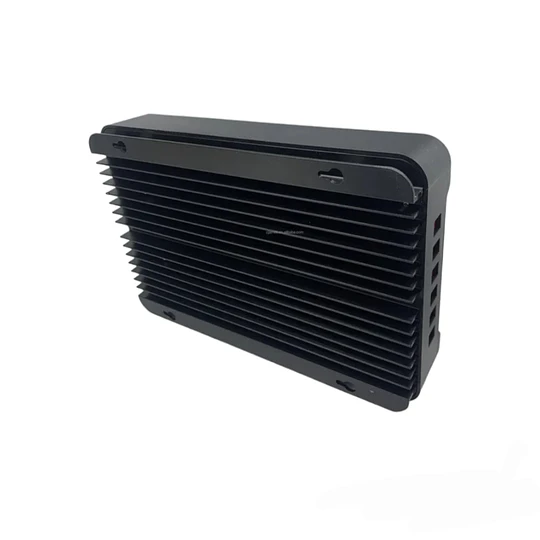

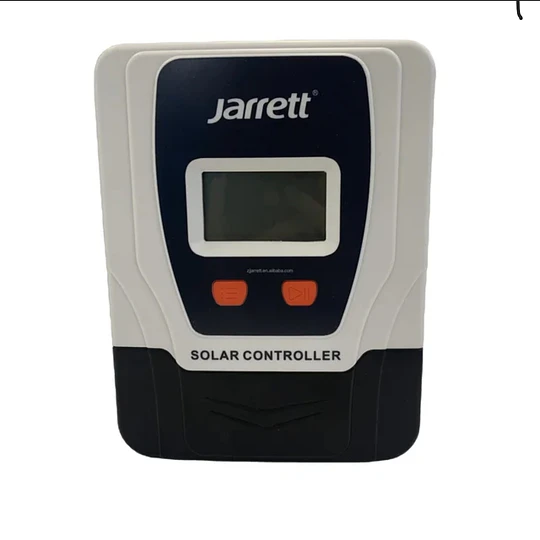

Controlador De Carga Solar Jarrett 12-24 V

Este producto de la serie se basa en el modo PWM en serie, con tecnología completamente digital y pantalla LCD, modo de funcionamiento automático con un amplio rango de aplicaciones, como sistemas domésticos solares fuera de la red, indicadores de tráfico, farolas solares, luces solares para jardines, etc. El proceso de carga inteligente se ha optimizado para una mayor duración de la batería y un mejor rendimiento del sistema.

Características
CPU de 32 bits, la precisión de muestreo es mayor y la velocidad de operación es más rápida
Voltaje del sistema de identificación automática de 12 V/24 V CC
Carga PWM de 3 etapas: Bulk, Boost, Float

Procedimiento de selección de baterías selladas, de gel, inundadas, LiFePO4, Li(NiCoMn)02

Visualización LCD humanizada, datos de operación de visualización dinámica y estado de trabajo.

Registro de operaciones incorporado, estado de funcionamiento del sistema de cuentas

Modo de control de carga múltiple: modo normal, modo sensor, modo temporizador

Función de compensación de temperatura y función de protección contra sobrecalentamiento del controlador

Funciones de protección digital más completas: sobrecarga, sobredescarga, sobrecarga, cortocircuito, conexión inversa, sobretemperatura del controlador, etc.

El conector colorido distingue los polos más y menos.

Salida USB +5V 2,4A (10A 20A 5V 1,5A y 48V 5V 1A)

Informacion de Seguridad Importante

Es mejor instalar el controlador en la habitación. Si instala el controlador en el exterior, mantenga el ambiente seco y evite la luz solar directa.

El controlador se calentará durante el funcionamiento; mantenga el medio ambiente

Ventilación, lejos de inflamables. El Voc de los paneles solares es alto (especialmente en sistemas de 24V/48V, tenga cuidado).

La batería tenía electrólisis ácida; póngase gafas protectoras durante la instalación. Si se expone accidentalmente a la electrólisis, enjuague con agua.

La batería tiene una potencia enorme, prohibir cualquier cortocircuito del conductor en el polo positivo y negativo de la batería. Sugerimos agregar un fusible entre la batería y el controlador. (Tipo de cámara lenta, la corriente de acción del fusible debe ser 1,5 veces la corriente nominal del controlador).


VOLTAJE DEL SISTEMA : 12-24 48 V
VOLTAJE DE ENTRADA MAXIMA FOTOVOLTAICO : 55 V 100 V
AUTOCONSUMO 10 mA
CORRIENTE DE CARGA MAXIMA: 10 A - 20 A- 30 A- 40 A - 50 A - 60 A-
CORRIENTE MAXIMA DE DESCARGA : 10 A - 20 A- 30 A - 40 A - 50 A- 60 A -
LVD 11,0V AJUSTE 9V ... 12 V, X2 /24 V, X4 / 48 V
LVR 12,6 V AJUSTE 11 V .... 13,5 V , X2/24 V , X4 / 48 V
VOLTAJE DE FLOTACION : 13,8 V AJUSTE 13V... 15 V, X2/24 V, X4/48 V
VOLTAJE DE REFUERZO : 14,4 V AJUSTE. 13 V .... 17V, X2/24V, X4/48 V
VOLTAJE DE LA BATERIA INFERIOR A 12,6 V IMPULSO AUTOMATICO 2 HORAS

PROTECCION CONTRA SOBREVOLTAJE DE LA BATERIA

PROTECCION DE CONEXION INVERSA : SI

CARGA SOBRE PROTECCION ACTUAL: SI, CADA 30 SEGUNDOS SE REINICIA AUTOMATICAMENTE

PROTECCION SOBRECALENTAMIENTO DEL CONTROLADOR : SI

TIPO DE CARGA : PWM
CONSUMO DE TEMPERATURA : -24 mV/ GRADOS C PARA SISTEMA DE 12 V
TEMPERATURA DE TRABAJO: -20 GRADOS C ----- +55 GRADOS C
GRADOS IMPERMEABLE : IP 32
MODELO: JR 240P
POTENCIA : 600 W 12 V 1200 W 24V

MEDIDAS: LARGO 13 CM ALTO 17 CM ANCHO 4,7 CM
